一、定義與核心結構

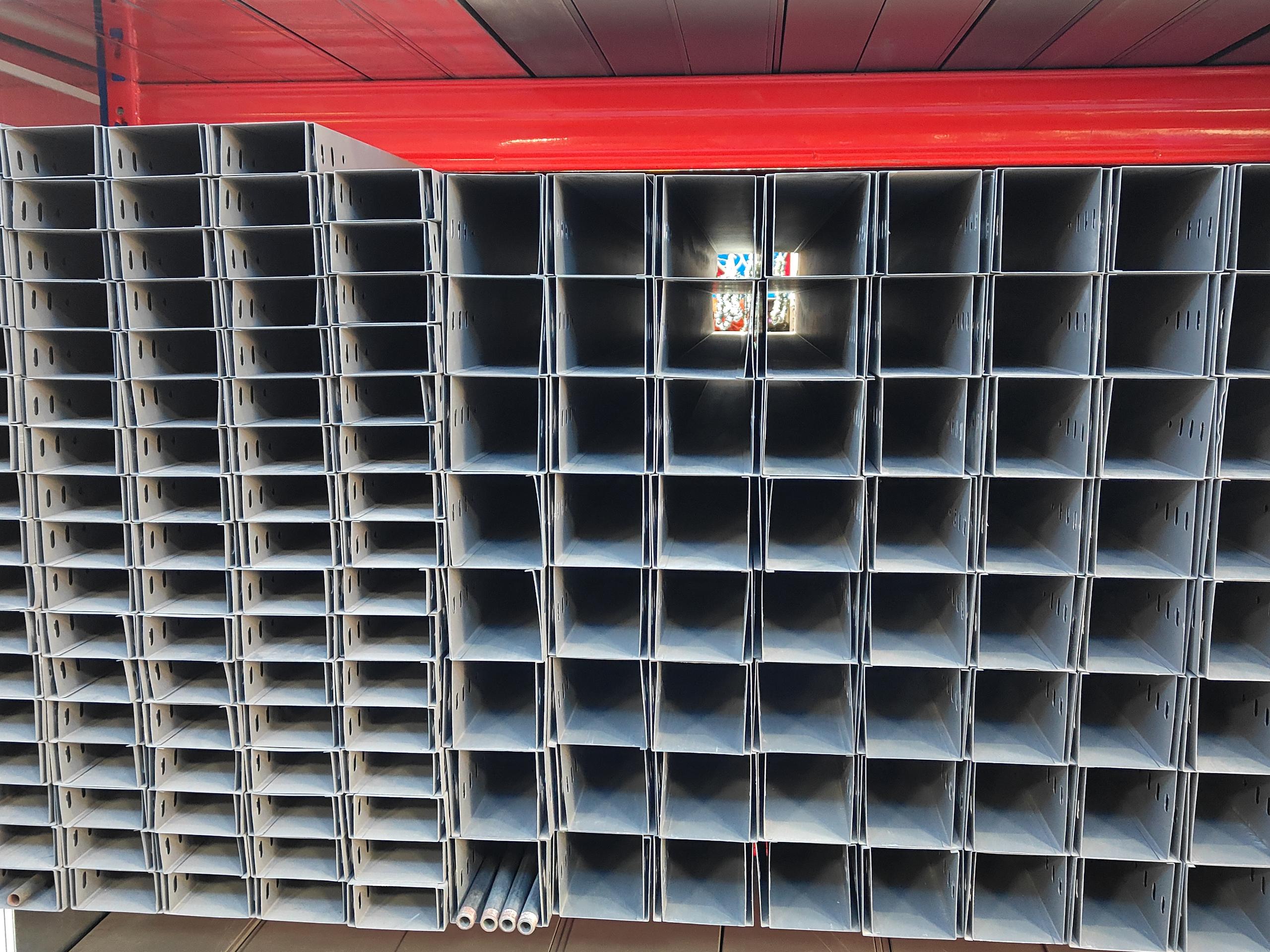

　　槽式橋架線槽（行業常稱**槽式電纜橋架/封閉金屬線槽**），是由U型槽體+可拆卸蓋板組成的全封閉線纜敷設系統；區別于淺寬的普通線槽，它有標準深度與壁厚，具備更強的承重與防護能力，主要用于支撐、保護、規整電纜，同時提供電磁屏蔽，阻擋粉塵、水汽、小動物侵入，滿足電纜非常小彎曲半徑要求。

　　主體結構：槽體（冷軋鋼板/不銹鋼/鋁合金折彎）+蓋板+連接板+密封墊+螺栓；部分帶防火內襯/屏蔽層；防護等級通常IP40及以上，戶外密封型可達IP54。

　　補充區分：日?？谡Z中“線槽”常指小規格薄壁型（如50×25），**槽式橋架**為工業級厚壁大規格（如100×50、200×100），填充率標準不同（橋架≤40%，薄壁線槽≤20%）。

　　二、常用規格與分類

　　常規尺寸**（寬×高，mm）：100×50、150×75、200×100、300×150、400×200；長度標準為2米/3米；壁厚按載荷分級，一般0.8–2.0mm；

　　按敷設方向**：水平直通、垂直直通；配套彎通（水平/垂直彎頭）、三通、四通、變徑接頭；

　　按材質/表面處理**（對應場景合理區分）

　　材質|表面處理|適用環境|核心優勢|禁忌事項

　　不銹鋼|拉絲/拋光/電拋光|沿海、化工、食品醫藥、潔凈車間|耐蝕強、免維護、壽命長|嚴禁現場焊接破壞鈍化膜

　　熱浸鋅碳鋼|熱浸鋅+鈍化|普通戶外、工業廠房|性價比高、防腐穩定|避免強酸堿長期浸泡

　　噴塑/防火涂層碳鋼|靜電噴塑、防火涂層|干燥室內、消防核心區域|成本低、外觀統一|不可用于潮濕/戶外長期

　　鋁合金|陽出彩氧化|機房、弱電工程、輕量化場景|重量輕、抗腐蝕、導電性好|不用于重載動力電纜

　　三、核心技術與選型要點

　　填充率與線纜適配**：動力電纜橋架截面填充率≤40%，控制/弱電≤50%；動力電纜彎曲半徑≥10倍外徑，弱電≥6倍；嚴禁超填導致散熱差、線纜損傷；

　　支吊架間距**：水平安裝常規1.5–2m，大跨距/重載需加密；垂直安裝≤2m；彎頭/三通處建議增設支吊架（距彎心/節點≤300mm）；

　　接地與電氣連續性**：金屬線槽/橋架連接處建議用跨接線（304不銹鋼推薦銅質跨接線）；螺栓連接處需去除氧化層，加平墊+彈墊；整體接地電阻≤4Ω；

　　環境密封**：戶外/潮濕區域，所有拼接處建議加裝密封墊；穿墻/穿樓板處用防火堵料封堵，滿足消防規范。

　　四、標準安裝流程與常見誤區

　　安裝步驟**：現場放線定位→固定支吊架→預裝直通段+配件→復核標高與走向→裝蓋板+密封墊→緊固螺栓→跨接接地并測試；

　　常見誤區

　　超填充率布線，導致線纜發熱、絕緣老化加速；

　　接地跨接缺失，存在電氣安全隱患；

　　戶外連接處不裝密封墊，進水進塵；

　　現場焊接破壞防腐層，造成局部快速腐蝕。

　　五、典型應用場景

　　數據中心機房、地鐵隧道、醫院潔凈手術室與MRI室、化工/電鍍/污水處理廠、沿海港口、高層建筑豎井、光伏電站控制室、食品飲料潔凈車間、精密電子廠弱電工程。

　　六、選型速查建議

　　弱電/通信/醫療設備線纜：優先304不銹鋼或鋁合金槽式橋架，全封閉+圓弧過渡彎；

　　普通工業廠房動力電纜：熱浸鋅碳鋼；

　　室內消防弱電：防火涂層槽式橋架+防火堵料；

　　沿海/腐蝕環境：嚴禁碳鋼，建議用316或304不銹鋼。
